Eletrodinâmica: Corrente Elétrica, Circuitos e Lei de Ohm

O que é eletrodinâmica?

A eletrodinâmica é a área da Física que estuda as cargas elétricas em movimento e os fenômenos associados a esse movimento. É por meio dela que podemos compreender conceitos fundamentais como corrente elétrica, tensão elétrica, diferença de potencial (DDP), resistência elétrica, potência e o funcionamento dos circuitos elétricos.

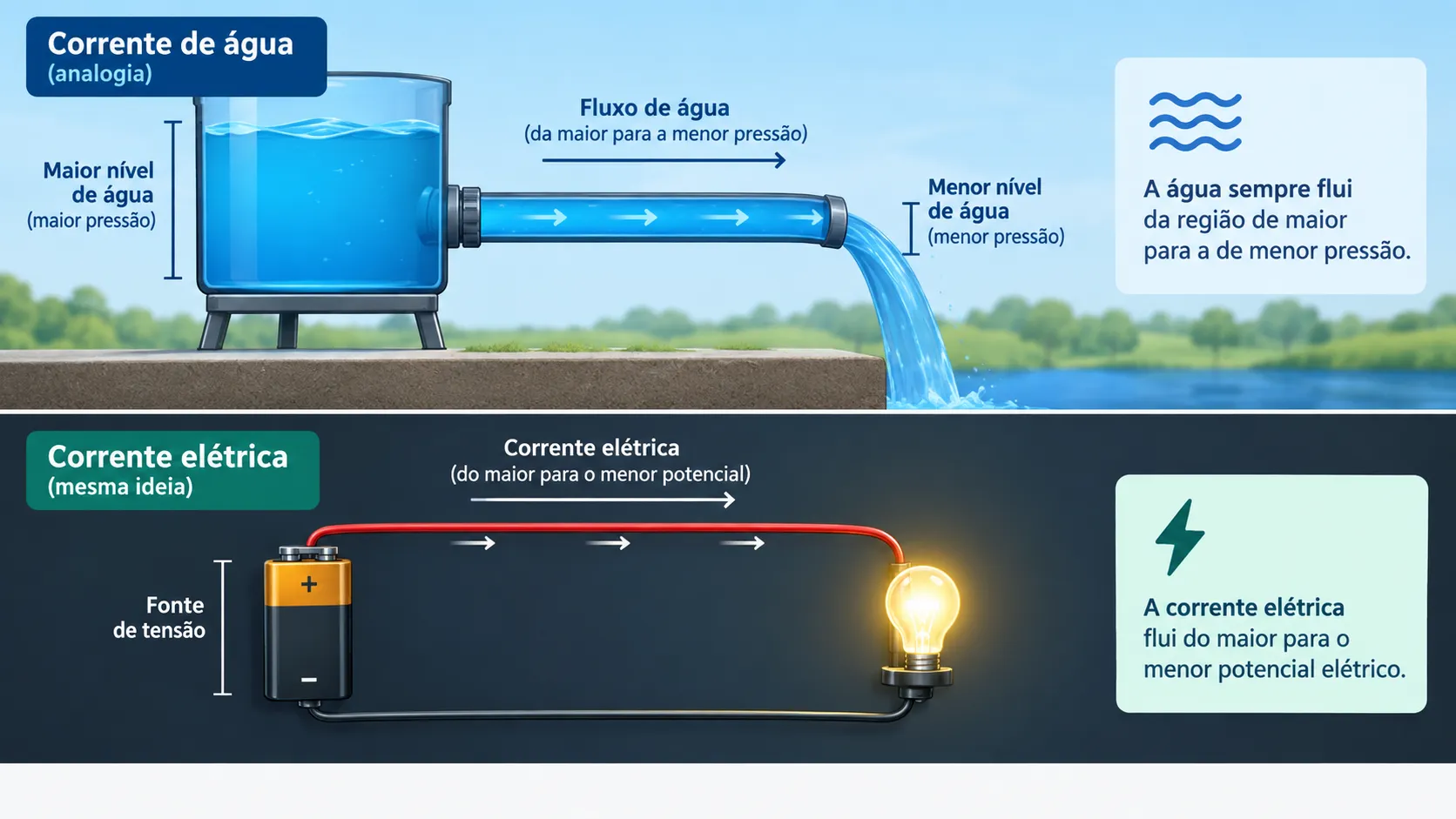

Para tornar esses conceitos menos abstratos, uma analogia bastante útil é comparar o circuito elétrico com o funcionamento da água em um sistema de escoamento. A comparação não é perfeita, mas ajuda a construir uma primeira imagem mental: assim como uma diferença de altura pode favorecer o movimento da água, uma diferença de potencial elétrico está associada ao movimento ordenado de cargas em um circuito.

Diferença de potencial: a ideia por trás da DDP

Imagine dois pontos com diferentes níveis de energia potencial. No caso gravitacional, uma diferença de altura pode favorecer o movimento da água de uma região mais alta para outra mais baixa. Nos circuitos elétricos, trabalhamos com uma diferença de potencial elétrico, normalmente representada por U ou V e medida em volts (V).

A ideia central é importante: em um circuito, não basta falar apenas do potencial de um ponto. Muitas situações dependem da diferença de potencial entre dois pontos. É essa diferença que aparece, por exemplo, na especificação de uma fonte de 12 V.

Como funciona um circuito elétrico?

Um circuito elétrico pode ser entendido como um conjunto de elementos conectados de modo a permitir o funcionamento de um dispositivo. Entre os componentes mais comuns estão a fonte de tensão, os fios condutores, interruptores e cargas, como lâmpadas e resistores.

Em um circuito simples, uma bateria fornece uma diferença de potencial, enquanto os condutores estabelecem o caminho para as cargas elétricas. Quando o circuito está fechado, existe uma condição para a circulação de corrente e a transferência de energia para os componentes.

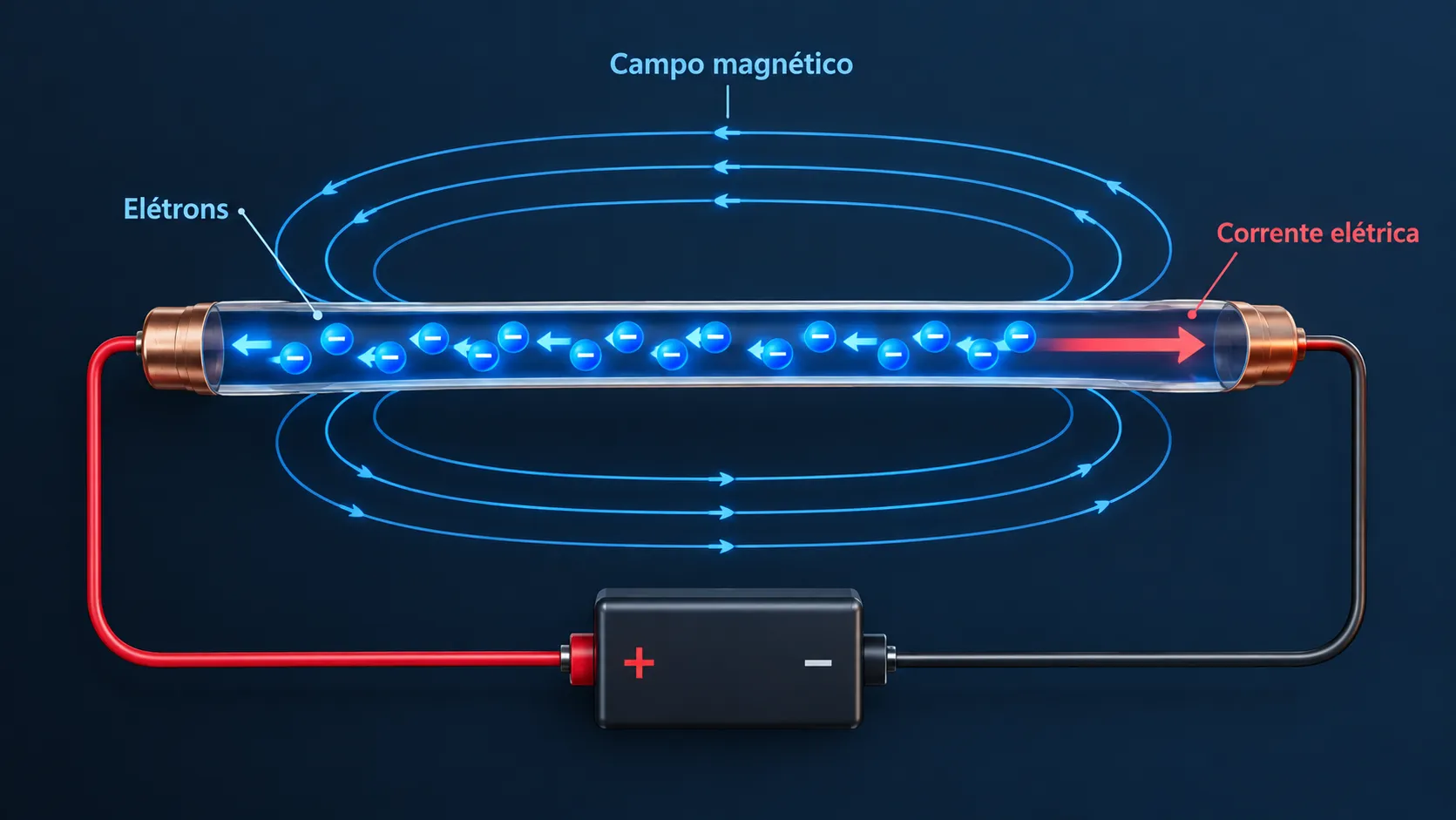

O que existe dentro de um fio condutor?

Em metais como o cobre, existem elétrons que podem participar do transporte de carga. Uma representação introdutória útil é imaginar um conjunto de elétrons com relativa liberdade de movimento no material condutor.

É importante diferenciar a existência dessas cargas do surgimento da corrente. Os elétrons já fazem parte do material condutor; a presença de um campo elétrico associado às condições do circuito produz um movimento médio orientado dessas cargas.

Corrente elétrica: definição e sentido

A corrente elétrica está relacionada ao movimento ordenado de cargas elétricas. Em condutores metálicos, os principais portadores de carga são os elétrons. Uma maneira mais completa de definir a corrente é considerar a quantidade de carga elétrica que atravessa uma seção transversal do condutor por unidade de tempo.

Nessa expressão, I representa a corrente elétrica, ΔQ é a quantidade de carga que atravessa uma seção do condutor e Δt é o intervalo de tempo considerado. A unidade de corrente elétrica no Sistema Internacional é o ampere (A).

Seção transversal do condutor

A seção transversal pode ser visualizada como o corte perpendicular ao comprimento do fio. Pensar nessa seção ajuda a entender a definição de corrente: queremos saber quanta carga atravessa determinada região do condutor durante certo intervalo de tempo.

Sentido real dos elétrons e sentido convencional da corrente

Em um condutor metálico, os elétrons possuem carga negativa e, em um circuito simples, seu deslocamento médio ocorre do polo negativo em direção ao polo positivo da fonte. Entretanto, a corrente convencional é definida no sentido oposto: do potencial positivo para o potencial negativo no circuito externo.

Essa distinção é fundamental para resolver exercícios de eletrodinâmica. Portanto, não confunda o sentido convencional da corrente com o sentido do movimento dos elétrons.

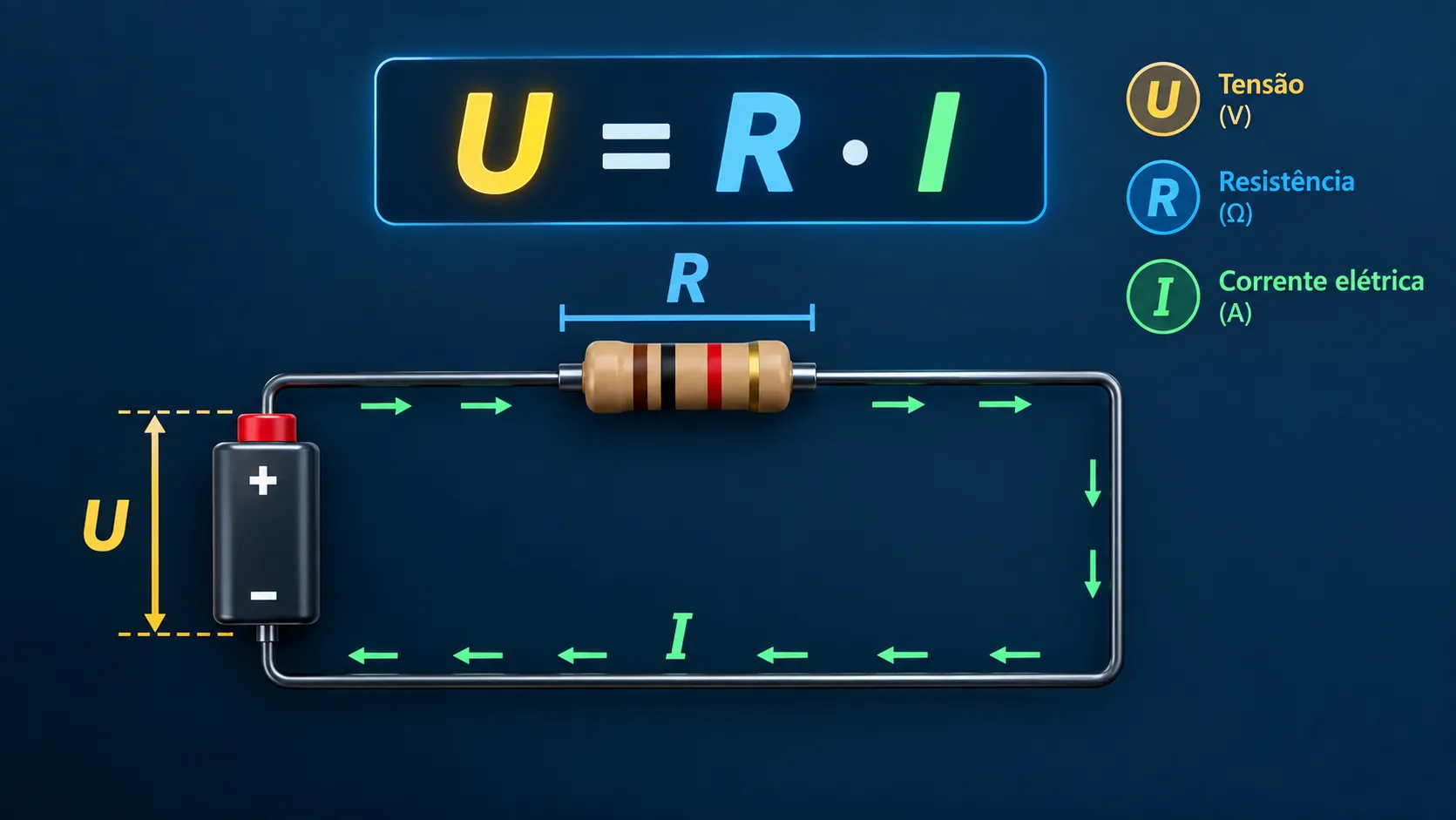

Lei de Ohm: tensão, resistência e corrente

A relação mais conhecida no estudo elementar dos circuitos é a Lei de Ohm. Para um resistor ôhmico, a diferença de potencial, a resistência e a corrente estão relacionadas pela expressão:

Nessa equação, U é a tensão ou diferença de potencial, medida em volts (V); R é a resistência elétrica, medida em ohms (Ω); e I é a corrente elétrica, medida em amperes (A).

Como usar a Lei de Ohm em exercícios

Se você conhece a tensão e a resistência, pode encontrar a corrente reorganizando a equação:

Por exemplo, em um circuito equivalente submetido a 10 V e com resistência de 5 Ω, a corrente calculada pela relação é de 2 A. O mais importante, porém, não é apenas substituir números: entenda quais grandezas estão sendo relacionadas e quais unidades devem ser utilizadas.

A resistência representa, nesse modelo, a oposição oferecida à passagem de corrente. Mantida a tensão, uma resistência menor corresponde a uma corrente maior, enquanto uma resistência maior corresponde a uma corrente menor.

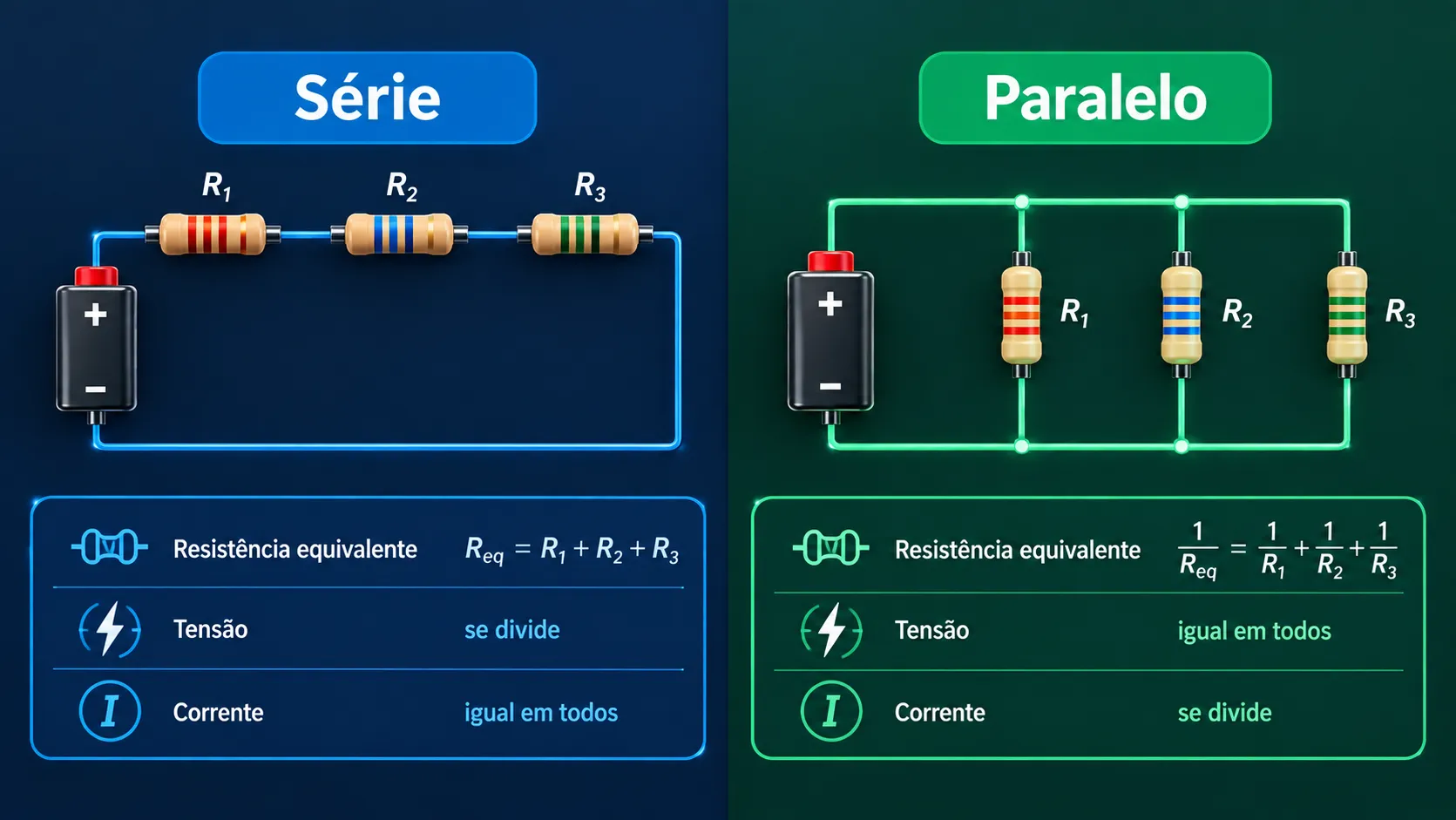

Resistores em série

Dois ou mais resistores estão associados em série quando estão conectados em uma sequência que faz com que a mesma corrente atravesse os elementos, considerando um circuito sem ramificações entre eles.

Resistência equivalente em série

A resistência equivalente de resistores em série é obtida pela soma das resistências:

Assim, resistores de 2 Ω e 3 Ω associados em série possuem resistência equivalente de 5 Ω. Se uma fonte de 10 V for aplicada ao conjunto, a corrente total será:

A tensão total da associação corresponde à soma das quedas de tensão nos resistores. No exemplo, o resistor de 2 Ω apresenta uma queda de 4 V e o de 3 Ω apresenta uma queda de 6 V, totalizando os 10 V fornecidos pela fonte.

Resistores em paralelo

Em uma associação em paralelo, os resistores estão ligados entre os mesmos dois pontos do circuito. Por isso, eles ficam submetidos à mesma diferença de potencial, enquanto a corrente total se divide entre os diferentes ramos.

Divisão da corrente elétrica

Quando a corrente chega a um nó do circuito, ela pode seguir por mais de um caminho. A soma das correntes que chegam ao nó deve ser igual à soma das correntes que saem. Essa relação é conhecida como Lei dos Nós de Kirchhoff.

Resistência equivalente em paralelo

Para dois resistores em paralelo, a resistência equivalente pode ser calculada por:

Para vários resistores em paralelo, uma forma geral de escrever a relação é:

Por exemplo, dois resistores idênticos de 6 Ω em paralelo resultam em uma resistência equivalente de 3 Ω. Se essa associação estiver ligada a uma fonte de 12 V, a corrente total será de 4 A. Como os dois resistores são iguais, essa corrente se divide igualmente: 2 A em cada ramo.

Por que os aparelhos de uma casa funcionam de forma independente?

A associação em paralelo é fundamental para compreender a forma como diversos equipamentos elétricos são conectados em instalações residenciais. Os diferentes dispositivos ficam ligados entre os mesmos pontos de alimentação, de modo que cada ramo recebe a tensão da rede.

Isso permite que uma lâmpada, uma televisão ou outro equipamento possa ser ligado ou desligado sem que todos os demais precisem deixar de funcionar. Naturalmente, a instalação deve ser dimensionada corretamente, porque acrescentar cargas aumenta a corrente total exigida da fonte.

Instrumentos de medida em circuitos elétricos

O estudo de circuitos também envolve instrumentos utilizados para medir grandezas elétricas. Entre os principais estão o amperímetro, usado para medir corrente, e o voltímetro, usado para medir diferença de potencial.

Em uma abordagem ideal, o amperímetro é colocado em série com o trecho cuja corrente se deseja medir, enquanto o voltímetro é ligado em paralelo ao elemento ou trecho cuja tensão se deseja determinar.

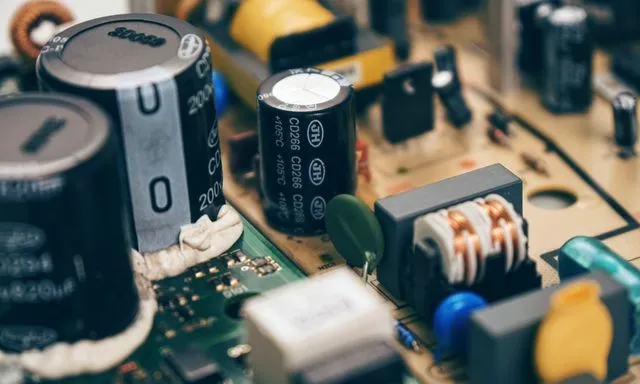

Capacitores e energia elétrica armazenada

O estudo da eletrodinâmica também se conecta aos capacitores, componentes capazes de armazenar energia associada à separação de cargas elétricas. A grandeza que caracteriza a capacidade de armazenamento de carga de um capacitor é a capacitância, medida em farads (F).

Relação entre carga, capacitância e tensão

Para um capacitor ideal, a carga armazenada está relacionada à capacitância e à diferença de potencial por:

A energia potencial eletrostática armazenada em um capacitor pode ser expressa por:

Essas relações permitem resolver problemas envolvendo capacitores em circuitos, incluindo associações em série e em paralelo. Em uma associação em paralelo, as capacitâncias se somam; em uma associação em série, a relação geral é análoga à de resistores em paralelo:

Resumo de eletrodinâmica para estudar

A melhor forma de aprender eletrodinâmica não é decorar fórmulas isoladas. Primeiro, construa a imagem física do fenômeno; depois, relacione essa imagem às grandezas e, por fim, utilize as equações para quantificar o que está acontecendo.

• Diferença de potencial (DDP): diferença de potencial elétrico entre dois pontos, medida em volts.
• Corrente elétrica: fluxo ordenado de cargas elétricas, medido em amperes.
• Resistência elétrica: grandeza associada à oposição à passagem de corrente, medida em ohms.
• Lei de Ohm: para resistores ôhmicos, U = R · I.
• Série: mesma corrente nos elementos da associação; as quedas de tensão se distribuem.
• Paralelo: mesma tensão nos ramos; a corrente total se divide entre os caminhos.
• Capacitor: componente associado ao armazenamento de carga e energia elétrica.

Com esses conceitos bem estabelecidos, fica muito mais fácil avançar para temas como potência elétrica, Leis de Kirchhoff, geradores, circuitos mais complexos, capacitores, processos transitórios e outras aplicações da eletrodinâmica.
